ZCAT1518-0730 (grey) Ферритовый фильтр в корпусе
| Тип : | ферритовый фильтр в корпусе |
|---|---|
| Диапазон Частот : | 10...500 МГц |
| Импеданс : | мин. 50 (10...100 МГц); мин. 100 (100...500 МГц) Ом |
| Диаметр Входящего Кабеля : | (макс.) 7 мм |
| Диапазон Рабочих Температур : | 0...+50 °С |
| Диаметр Корпуса : | 15 мм |
| Цвет : | серый |
| Глубина : | 22 мм |
Ферритовые фильтры ZCAT применяются для эффективного подавления
электромагнитных помех в кабеле. Характеризуются высоким
значением импеданса в широком диапазоне частот.

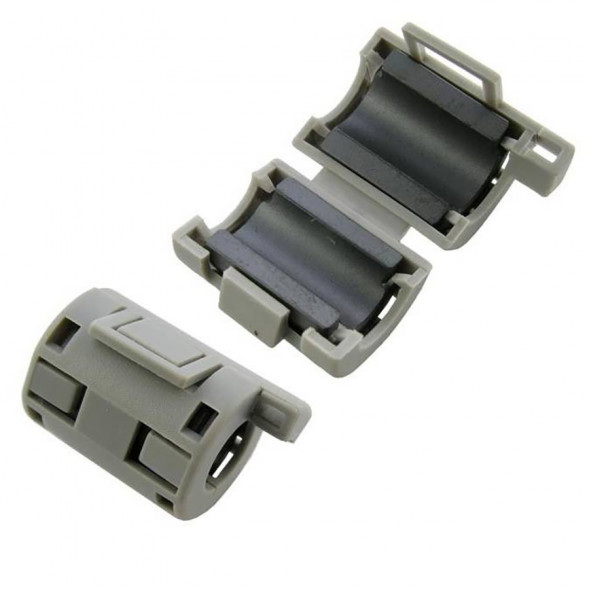

Фильтры выполнены в виде совмещаемых половинок ферритового
кольца, закрытых пластмассовым корпусом с защелками. Монтаж
фильтра может быть выполнен вручную непосредственно на месте
работы защищаемого оборудования, при этом не требуется применение
инструментов. Место установки – сторона кабеля, подключаемого ко
входу защищаемого устройства.
Предлагаемая линейка фильтров ZCAT позволяет выполнить защиту от
электромагнитных помех на интерфейсных и питающих кабелях
диаметром от 3 до 13 мм.
Выбор типоразмера фильтра определяется диаметром кабеля и
требуемым значением импеданса в заданном частотном диапазоне.
ZCAT1325-0530A-BK (black) Ферритовый фильтр в корпусе, тип А
| Тип : | ферритовый фильтр в корпусе, тип А |
|---|---|
| Диапазон Частот : | 10...500 МГц |
| Импеданс : | мин. 50 (10...100 МГц); мин. 100 (100...500 МГц) Ом |
| Диаметр Входящего Кабеля : | 3...5 (С = 5+/-1 мм) мм |
| Диапазон Рабочих Температур : | 0...+50 °С |
| Диаметр Корпуса : | 12,8 мм |
| Цвет : | черный |
| Ширина : | 11,2 мм |
| Глубина : | 25 мм |
